당사의 Machine Vision Camera 시리즈는 자동화 검사, 품질 검사, 치수 측정, 각종 검수에 사용하는 다양한 Machine Vision Camera의 일종입니다. 산업현장에 적용하기 위한 기능으로 다음의 특징을 가지고 있습니다.
- 각종 액츄에이터 장비와 연동시 진동으로 인한 화면 왜곡 최소화 – 90FPS 의 빠른 속도와 GLobal Shutter채택
- 당사의 모션컨트롤러와 연동하는 소프트 트리거 ( Soft Trigger ) 기능 제공으로 500us ( 0.5 밀리초 ) 최소 지연, 고속 모션에서 빠른 영상 획득 및 측정 가능
- OpenCV, Yolo등 후처리를 통한 측정 이미지 연동 파이프라인 제공 ( AriaMotion 내 SDK, 기타 당사 제공 Machine Vision Starter Kit 소프트웨어 제공 )
- 실시간 시료의 치수 측정 및 가공물의 검사등에 적용이 가능합니다.
- 다양한 초점거리를 지원하는 초저왜곡 렌즈를 제공합니다
- 기존 수백만원에서 수천만원에 이르는 Machine VIsion의 합리적 대안을 제시합니다.

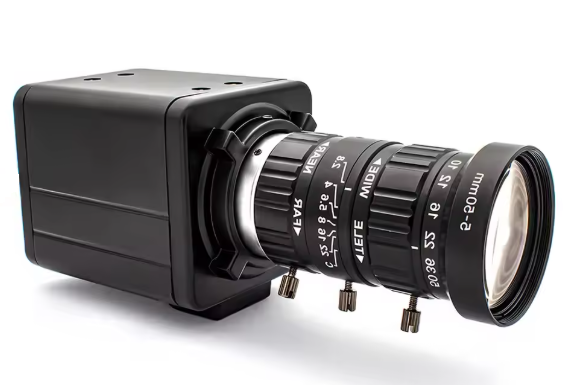

■ 제품명 : CAM-4MP
■ 기 능
- 2mp 글로벌 셔터 기준1/2.6인치 이미지 센서

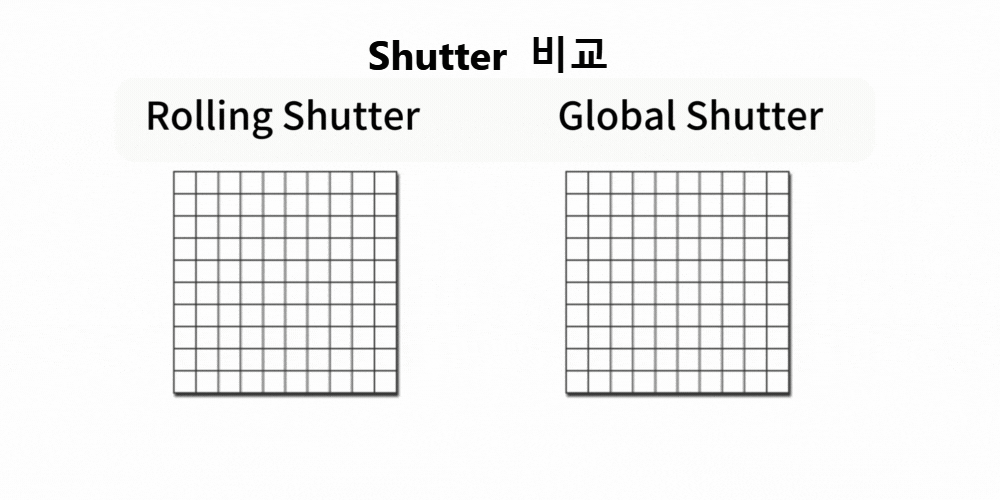

- 셔터 유형: 글로벌 셔터, 고속으로 움직이는 물체를 선명하고 선명한 이미지로 촬영합니다.롤링 셔터 카메라보다 훨씬 더 정확한 전체 사진을 얻으려면 롤링 아티팩트가 없어야 합니다.
- 높은 프레임 속도- MJPEG 90fps @1920×1200 / 1920×1080 1600×1200 / 1280×960 /1280×720/ 1024×768/960×720/ 800×600/640×480/ 320×240
- 플러그 앤 플레이: UVC 호환, 추가 드라이버를 설치할 필요 없이 USB 케이블을 사용하여 카메라를 PC 컴퓨터, 노트북, Android 장치 또는 Raspberry Pi에 연결하기만 하면 됩니다.
- 응용 프로그램:높은 이미지 품질, 높은 프레임 속도 및 우수한 감도로 인해 글로벌 셔터 카메라는 고속 스포츠 사진, 산업 검사와 같은 응용 분야에 매우 적합합니다.비디오 애플리케이션, 산업 자동화, 로봇 공학 또는 과학 이미징.일부는 증강 현실, 가상 현실, 제스처 및 시선 추적, 깊이 및 동작 감지에도 사용할 수 있습니다.
- 렌즈:CS 렌즈 옵션
■ 사 양 ( Specification )
| 모델 | CAM-4MP | |
| 센서 | AR0234(1/2.6인치) 글로벌 셔터 | |
| 최대 해상도 | 1920(H) *1200(V) | |
| 센서 크기 | 1/2.6인치(4:3) | |
| 픽셀 크기 | 3.0미크론 | |
| 압축 형식 | MJPEG/YUV2(YUYV) | |
| 해상도 및 프레임 속도 | 1920×1200 @ 90fps MJPEG/1600×1200 @ 90fps MJPEG/ 1280×720 @ 90fps MJPEG/ 960×720 @ 90fps MJPEG/ 640×480 @ 90fps MJPEG/ | 1920×1080 @ 90fps MJPEG1280x960 @ 90fps MJPEG1024x768 @ 90fps MJPEG800x600@ 90fps MJPEG320x240 @ 90fps MJPEG |
| 표면 실장 기술 | SMT | |
| 초점 | 렌즈 사양에 따라 변동 | |
| 중앙 정의 | 600LW/PH(센터) | |
| S/N 비율 | 37dB | |
| 다이내믹 레인지 | 70dB | |
| 감도 | 1.4V/럭스-초@550nm | |
| 최소 조명 | 0.3럭스 | |
| 셔터 | 글로벌 셔터 | |
| 인터페이스 | USB2.0 고속 | |
| AEC | 지원 | |
| AWB | 지원 | |
| AGC | 지원 | |
| 조정 가능한 매개변수 | 밝기, 대비, 채도, 색조, 선명도, 감마,화이트 밸런스, 역광 보정, 노출 | |
| 렌즈 매개변수 | 2.8-12/5-50/6-60mm CS 마운트 렌즈 옵션 | |
| LED 보드 전원 커넥터 | 2P-2.0mm 소켓 지원 | |
| 전원 공급 장치 | USBBUSPOWER4P-2.0mm 소켓 | |
| 작동 전압 | DC5V | |
| 작동 전류 | 160mA~190mA | |
| 치수 | 38mm x 38mm | |
| 최대 온도 | -20°C~80°C | |
| 작동 온도 | 0°C~60°C | |
| USB 케이블 | 3M | |
| 운영 체제 요청 | XP/Vista/Win7/Win8/Win9/Win10/Win11 등을 승리하십시오.UVC가 포함된 Linux(linux-2.6.26 이상)MAC-OS X 10.4.8 이상UVC가 포함된 Android 4.0 이상 | |

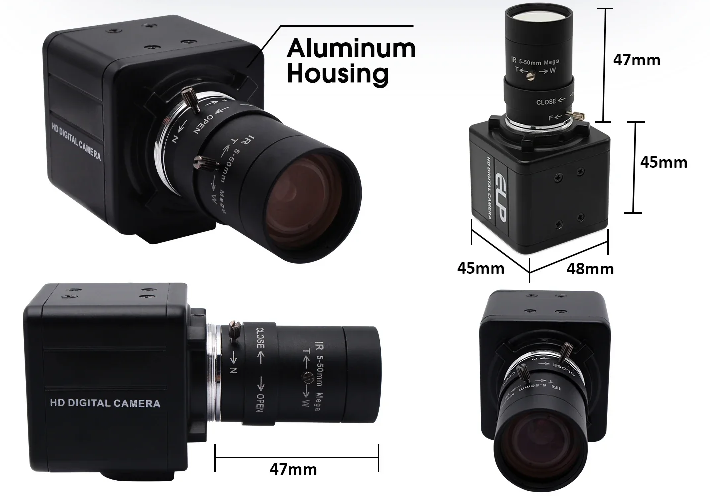

■ 제품 치수도 ( 렌즈는 별도구매입니다 )

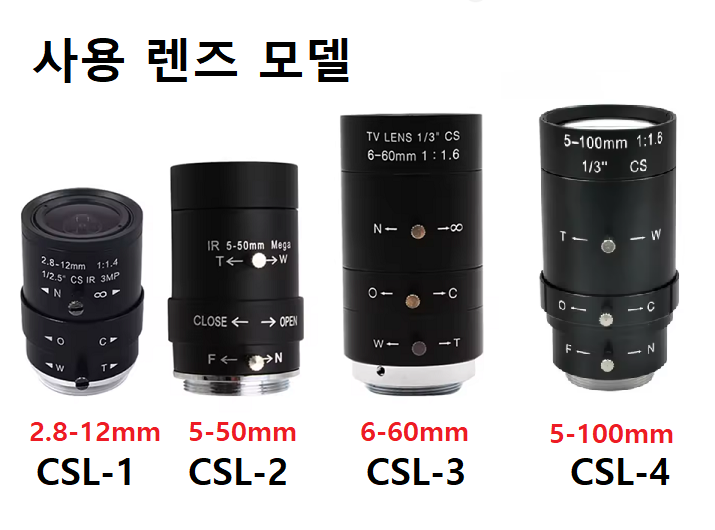

■ 선택 렌즈
주문시 사용렌즈를 옵션으로 선택하여 주문해 주세요.
■ 제품 구성
- 기본 : CAM-4MP 본체 및 USB 케이블, 제품보증서
- 옵션 : 구매시 적합한 렌즈를 장착한 모델을 선택하여 구매할 수 도 있습니다. 현재 Manual Focus 렌즈로 5가지가 준비되어 있습니다.
- 카메라 렌즈는 별도 구매하여 사용할 수도입니다.
- 기타 : Fxied Focus Lens 는 별도 문의 주세요
■ 구매처
다음의 온라인 쇼핑몰을 통해서 구매가능합니다. 기본 납기 1주일 입니다. 재고상황을 반드시 확인해 주세요
CAM-4MP 온라인 구매처
